Kołnierz PE/stal 63/50, PN16

Nazwa krótka: Kołnierz PE/stal 63/50, PN16
Nazwa długa: Kołnierz PE/stal 63/50, PN16
Opis:

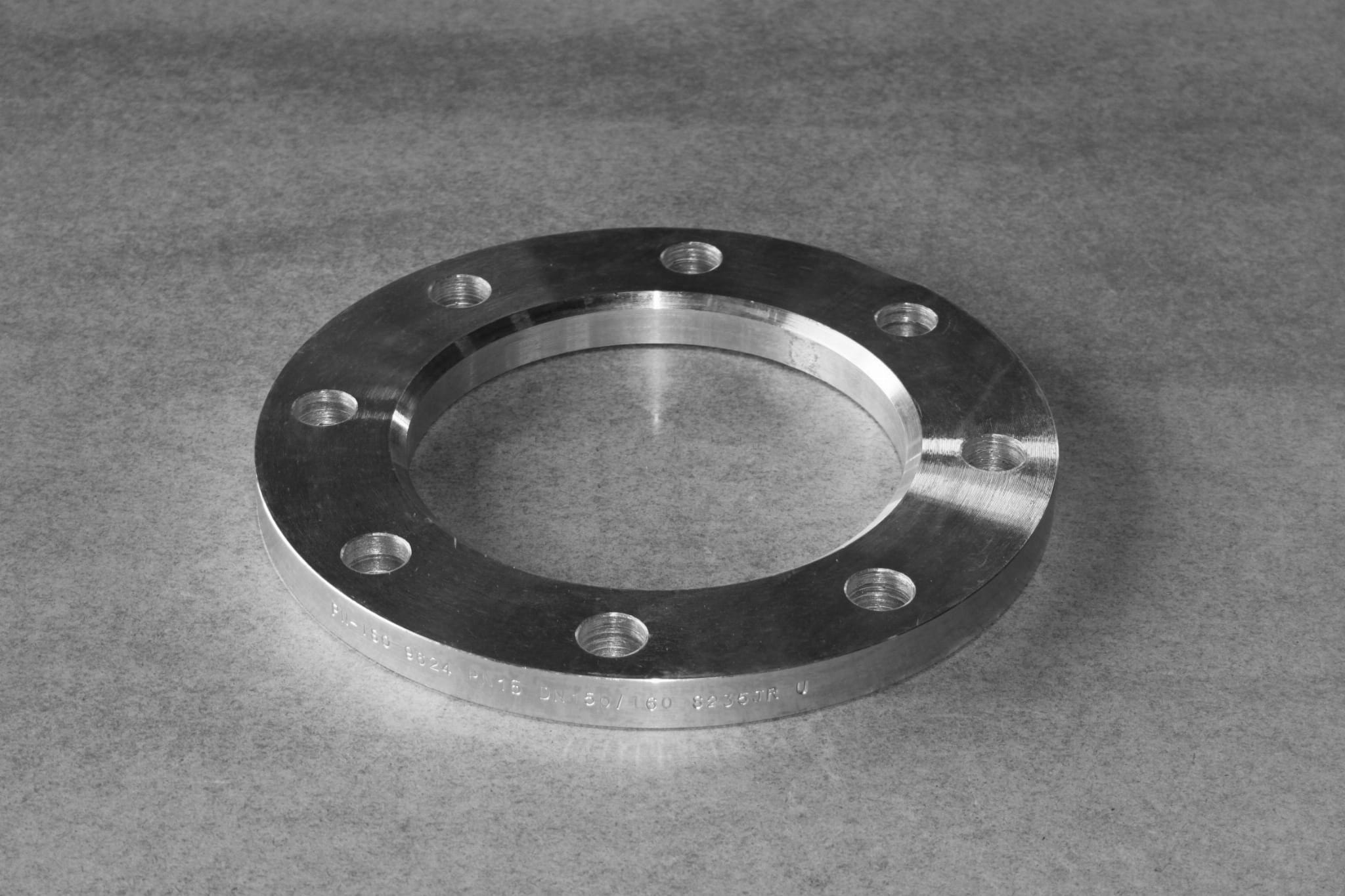

Kołnierz wykonany jest ze stali galwanizowanej. W zależności od wielkości umożliwia pewne połączenie przy pomocy 4,8 lub 12 śrub. Kołnierz poddawany jest siłom nacisku (przez skręcone śruby) oraz naporowi hydrostatycznemu cieczy.



Kołnierz	D	Dp	t	D1	Ilość śrub
25/20	105	75	14	34	4
32/25	115	85	14	42	4
40/32	140	100	16	51	4
50/40	150	110	18	62	4
63/50	165	125	18	78	4
75/65	185	145	18	92	4
90/80	200	160	18	108	8
110/100	220	180	18	128	8
125/100	220	180	18	135	8
140/125	250	210	24	158	8
160/150	285	240	24	178	8
180/150	285	240	24	188	8
200/200	340	295	24	235	8
225/200	340	295	24	238	8
250/250	406	350	31	288	8
280/250	406	350	34	294	8
315/300	460	400	34	338	12
355/350	520	460	39	376	12
400/400	580	515	43	430	12
